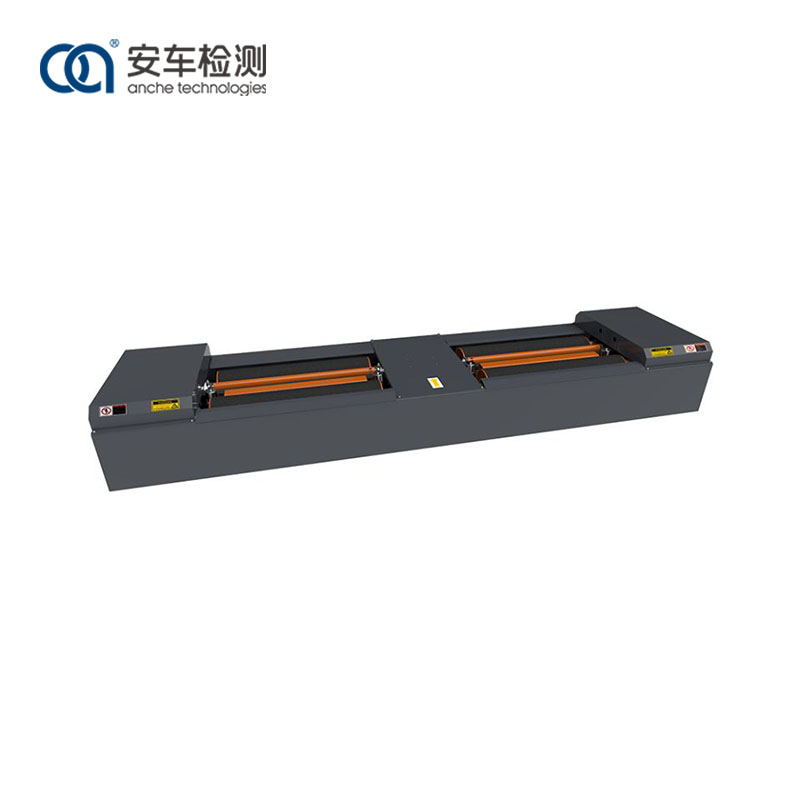

Tester valjčnih zavor Anche 3-Ton lahko preizkusi največjo zavorno silo koles, zavorno silo koles, ravnovesje zavornih sil (razlika med zavornimi silami levega in desnega kolesa) in čas koordinacije zaviranja ter tako oceni zavorno učinkovitost ene osi in celotno vozilo.
Ima neenakomerno zasnovo valjev in ustavi motor s tretjim valjem, da zmanjša obrabo valja v procesu testiranja;
Površina valja je obdelana s korundom, koeficient oprijema pa je blizu dejanskemu stanju površine ceste;
Sprejet je visoko natančen senzor zavorne sile;
Uporablja edinstveno dvižno napravo za zmanjšanje vpliva vozil na opremo in olajšanje odhoda vozil.
Testna hitrost ni obvezna: 2,5-5,0 km/h
Motor je posebej zasnovan in izdelan, da zagotovi, da največja zavorna sila na valju ustreza zahtevam nazivne nosilnosti. Navorna škatla motornega gonila ima zanesljivo trdnost in zadosten navor. Motor poganja sklope valjev skozi ohišje navora za vrtenje koles vozila. Ko kolesa zavirajo, reakcijska sila med pnevmatiko in valjem povzroči nihanje škatle navora. Zavorna sila se pretvori v izhodni električni signal prek vzvoda za merjenje sile na sprednjem koncu ohišja navora in na njem nameščenega senzorja tlaka. Ko ga elektronski nadzorni sistem obdela, ga je mogoče prikazati prek nadzornega sistema.
Za udobje vozil, ki vstopajo in izstopajo iz testerja, je naprava opremljena z levim in desnim neodvisnim dvižnim žarkom za zračne blazine. Preden vozilo zapelje na tester zavor, fotoelektrično stikalo ne prebere informacij o vozilu na mestu, nato pa se dvižni žarek zračne blazine dvigne, kar vozilu omogoči gladek vstop v napravo; ko fotoelektrično stikalo prejme signal na mestu, sistem pošlje ukaz, dvižni žarek se spusti in kolesa se vrtijo z valjem za pregled; po opravljenem pregledu se dvižni žarek neodvisne zračne blazine dvigne in vozilo gladko zapelje iz testerja.
1) Zvarjen je iz trdne kvadratne jeklene cevi in ploščate strukture iz ogljikovega jekla, z natančno strukturo, visoko trdnostjo in odpornostjo proti kotaljenju.
2) Sprejema zasnovo visokega in nizkega valja, s tehnologijo motorja za zaustavitev tretjega valja, kar zmanjšuje obrabo pnevmatike, ki jo povzroči valj med postopkom pregleda.
3) Površina valja je obdelana s korundom, koeficient oprijema pa je blizu dejanskemu stanju površine ceste.
4) Visoko natančni senzorji zavorne sile so izbrani kot merilne komponente z natančnimi in točnimi podatki.
5) Vmesnik za povezavo signala ima zasnovo letalskega vtiča, ki zagotavlja hitro in učinkovito namestitev, stabilne in zanesljive podatke
Anche 3-Ton valjčni tester zavor je primeren za različne panoge in področja in se lahko uporablja na poprodajnem avtomobilskem trgu za vzdrževanje in diagnostiko, kot tudi v centrih za testiranje motornih vozil za pregled vozil.
Model |
ACZD-3 |
Dovoljena masa osne obremenitve (kg) |
3000 |
Merljiva največja zavorna sila (N) |
9000×2 |
Napaka pri prikazu zavorne sile |
<±3% |
Razlika v višini med sprednjimi in zadnjimi valji (mm) |
30 |
Velikost valja (mm) |
ф245×950 |
Notranji razpon valja (mm) |
600 |
Zunanji razpon valja (mm) |
2500 |
Sredinska razdalja valja (mm) |
419 |
moč motorja (kw) |
2×4kw |
Mejna mera (K*Š*V) mm |
3600×850×390 (490 s ploščo) |
Oblika površine valja |
Korund |
Tretji valjček |
ja |
Delovni zračni tlak (MPa) |
0,6-0,8 |
Metoda dviganja |
Dvig zračne blazine |
Napajanje motorja |
AC380V±10% |
Napajanje senzorja |
DC12V |
